自動油圧4ロールプレートローリングマシン

  このマシンは、プレートの端をプリベンドしてから、それを逆転させずに1回の時間荷で指定された形状に転がすことができます。このマシンの作業用ロールは駆動ロールであり、下部ロールと2つのサイドロールは、垂直に垂直に駆動されて垂直に移動します。このマシンは、曲げ鋼プレートに適用でき、プレートを円筒形、アーク、または円錐形式のワークにロールすることができます。また、プレートの端を事前に伸ばしてプレートの中央に配置することができるため、小さな残留フラットエッジと高い作業効率でローリングの精度が高くなります。スチールプレートは、このマシンでほぼ平らにすることもできます。

Chaoli Four-Roller Coiler Coiler Side Roll Lorl Lirl Listleは、逆油圧プッシュサイドロールオイルシリンダー（特許番号201420466512.2）の特許技術を採用しています。スライダーとスライドレールの間の接触面積を大幅に増加させ、サイドローラースライディングの安定性を改善するシリンダー。シリンダーとスライダーを1つのピースに組み合わせると、スライドレールの長さが短くなり、全体的な機器の高さと重心が減少します、およびインフラストラクチャの建設コストを削減します。反転設置構造は、シールリングを保護し、シリンダーのサービス寿命を改善し、機器の故障メンテナンスレートを削減します。

オプションのアクセサリ：

内部リフティング材料ホルダーは、固定スライドレールのサポート、モバイルリフティングピックアーム、油圧シリンダー、伝送メカニズム、油圧バルブセット、電気制御システムで構成されています。スタンドは、バレルのサイズに応じて上下から持ち上げることができ、ローリングステージでバレルを支えて、丸みの損失とバレルの自己加算によって引き起こされる給餌の重複を防ぐことができます。高さは旅行エンコーダによって測定され、持ち上げの高さと動きはPLCによって自動的に制御されます。油圧シリンダー駆動型荷重含有構造が採用されています。ローラーの表面は、HRC52-58の硬度を備えた中周波数で消光され、ローラー表面は丸い地面とクロムメッキです。

横方向の支持システム、両側の油圧サポートまたは外側のブラケット：大径の両側を保持するために使用され、コイリングプロセス中に鋼板が崩壊するのを防ぎます。バレルをよりよくサポートするために、それぞれ油圧サポートの両側には、ローラーの複数の列があります。油圧サポートは、リリース時にローラーパスとして使用できます。

4ローラープレートローリングマシンのロールコーンデバイスは、特許技術を採用しています（特許番号：ZL2009 2 0236158.3）

モデルパラメーター：

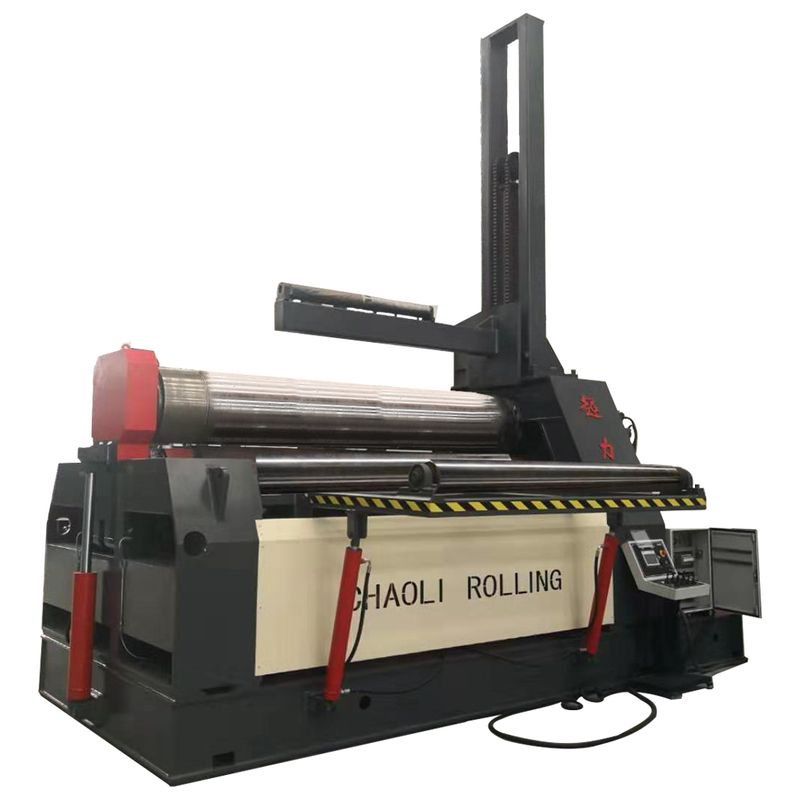

  これは、プロのローリングマシンメーカーである私たちからの写真です。
