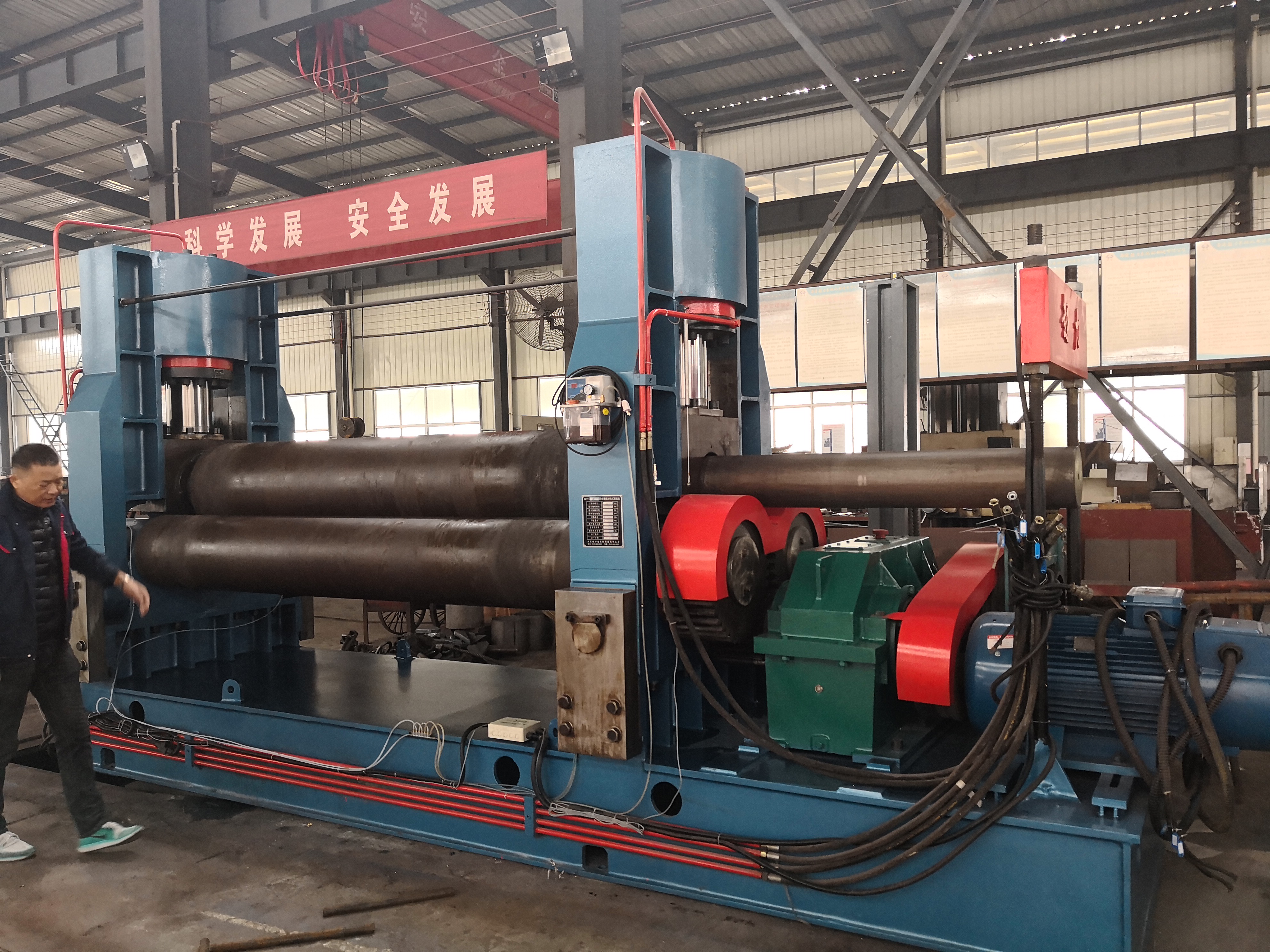

油圧対称3ローラープレート圧延機

 油圧対称3ロールローリングマシンには、対称的に配置された3つのロールがあります。アッパーロールは2つの下ロールの中心にあり、垂直に移動するためにデュアル油圧シリンダーによって直接駆動されます。メインスピードレデューサーの出力ギアは、ローリングプレートにトルクを提供するために、両方の下部ロールのギアを回転用にメッシュするために使用されます。金属板は3つの作業用ロールの中にあり、その後、上部ロールの圧力と下部ロールの回転下で連続的に曲がって、プレートを丸くするために、シリンダー、テーパーシリンダー、アークなどの必要な形状に丸を巻くようにプレート上に恒久的なプラスチック変形を生成します。

 油圧3ロールローリングマシンの欠点は、プレートの端を事前に曲げることができないことですが、丸め中にプレベンディングを実現できます。アッパーロールの垂直移動は変位センサーによって監視され、デジタルメーターで示されるため、上部ロールの変位と位置は直接可能になります したがって、観察され、作業効率と製品の品質が向上します。
