垂直および水平CNCプロファイル圧延機

製品説明

当社製プロファイル圧延機は、チャネル鋼、山形鋼、H型鋼、Iビーム、平鋼、角管、丸管、角管など、さまざまなプロファイル仕様に適した効率的なプロファイル圧延機です。事前に曲げることができるプロファイルの端は、円、リング、アーク、スパイラル、およびその他のワークピースに曲げることができます。これらのワークピースは、航空宇宙、石油化学、水力発電、造船、自動車製造、機械製造、鉄骨構造などで広く使用されています。 。

構造

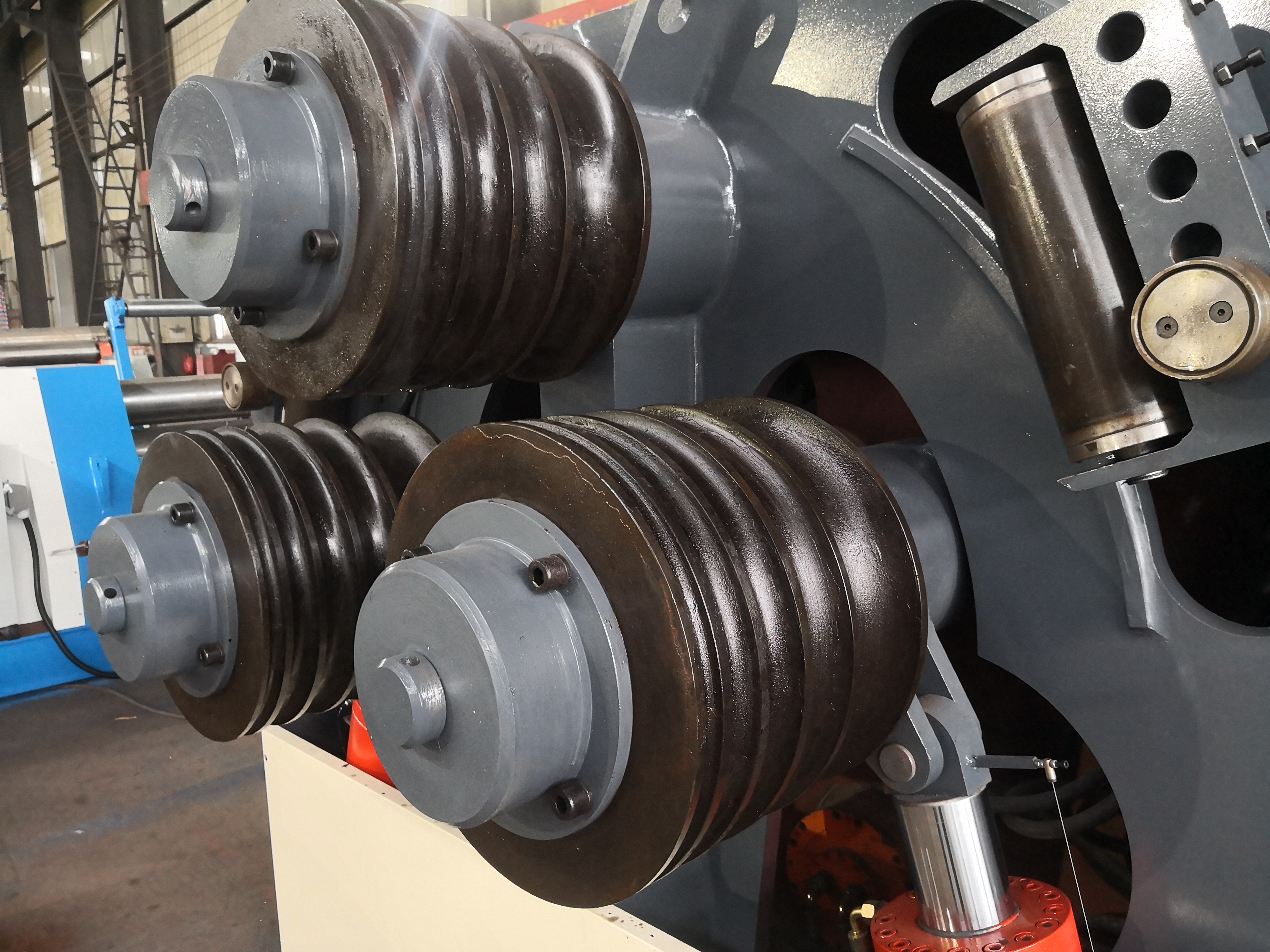

1.圧延金型または金型は、お客様の外形寸法に応じてカスタマイズできます。焼戻しおよび焼入れ処理により、理想的な表面硬度と耐摩耗性を提供します。

2. 2つの下部ローラーは、固定された中心を中心に回転して、プロファイルを事前に曲げることができます。

3.この金属成形機には、変位センサー（格子目盛り）が装備されており、2つの下部ローラーの位置を正確に監視してコントロールパネルに表示できるようになっています。精度は±0.15mmと高いです。

4. 3軸（前後|上下|左右）のガイドローラーは、油圧シリンダーによって駆動され、コンソールによって制御されます。これは、プロファイルの変形とローリング精度を制御するのに便利です。

5. 3つのローラーは油圧モーターによって個別に駆動され、時計回りと反時計回りに回転できます。

6.コーナーローラーのすべての動きは、水力発電所によって動力を供給されます。

7.プロファイルローリングマシンは水平方向と垂直方向に動作します
